歡迎訪問深圳市宏圖硅膠科技有限公司網站
雙組份液態硅膠在攪拌混合過程中不可避免地會卷入空氣，真空脫泡是消除氣泡最核心、最有效的手段。以下宏圖硅膠從實操角度梳理關鍵要點，幫你一次做對。
一、裝料規范
在真空環境下，硅膠體積會劇烈膨脹（可增大4～5倍）。盛放硅膠的容器必須足夠大，每次裝料不超過容器容積的1/3，為氣泡的上升、膨脹和破裂留出充分空間。裝料過滿不僅容易溢料污染設備，還會阻礙氣泡排出，直接影響脫泡效果。
二、壓力與泄壓

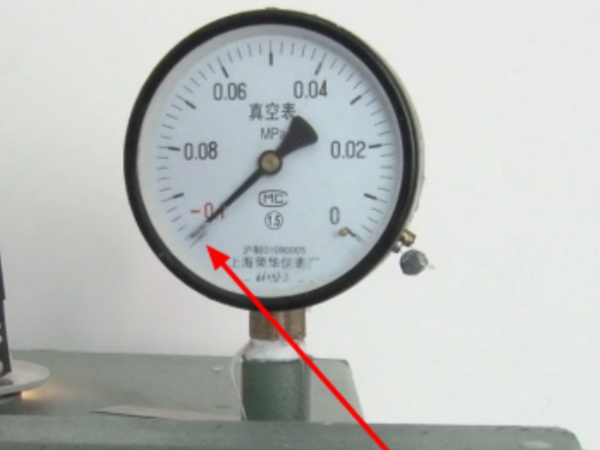

真空度是脫泡效果的決定性因素。工業實操中通常將真空壓力穩定在-0.1MPa左右。當真空表指針達到-0.1MPa以下、硅膠表面無明顯氣泡冒出時，即可認為脫泡基本完成。
三、脫泡時長
脫泡時間并非越長越好。硅膠較稀（粘度低）時，一般3～5分鐘即可清除氣泡；粘度較高、硬度較大的硅膠，可控制在7～8分鐘。常規脫泡建議2分鐘左右開始觀察，最長不要超過10分鐘。長時間處于負壓環境會導致硅膠積熱，流動性下降，甚至提前交聯固化，反而無法正常使用。
四、操作節奏
攪拌完成后應盡快進行脫泡，避免長時間放置導致氣泡聚集或硅膠狀態變化。對于高粘度硅膠，一次脫泡可能不夠徹底，可采用間歇二次脫泡——讓硅膠在真空下膨脹后回落，再抽一次真空，反復操作直至氣泡完全排出。
液態硅膠真空脫泡的核心是控量、控壓、控時、控時效，規范操作可徹底解決成品起泡、針孔、提前固化、溢料等常見問題，有效提升液態硅膠制品的平整度與成品合格率。
